Ochraniacz kablowy

w prowadniku maszyny - opis produktu.

Ochraniacz CNC
Na kable CNC

Zalety Techniczne wynalazku
występującego w kilku opcjach :


Zastosowanie ochraniacza kablowego – użyty jest w prowadniku maszyn, jego zadaniem jest ochrona kabli przed ogniem, wodą, wilgocią, wysoką temperaturą, związkami chemicznymi, pyłami, wiórami, uszkodzeniami mechanicznymi możliwymi podczas produkcji. Ochraniacz kablowy jest stworzony z tkanin szklanych, aramidowych i innych odpornych na działanie wysokich temperatur i uszkodzenia mechaniczne. Do stworzenia ochronnego rękawa magnetycznego użyty jest oplot umieszczoney pomiędzy warstwami materiałów. Dzięki temu ochraniacz kablowy spełnia również funkcję ochroną przed zakłóceniami elektromagnetycznymi. Poprzez ekranującą funkcję ochraniacza. Całość połączona jest przewodzącym suwakiem, który spełnia funkcję łączącą wszystkie oploty i zamykający ochraniacz. Pełni również funkcję głównego kabla zbiorczego, żyły ekranizującej. Miejscem ochraniacza kablowego jest prowadnik kablowy.
Ochraniacz kablowy spełnia funkcję dodatkowej ochrony przewodów w prowadniku kablowym. Zapewni ochronę przewodów od pyłów, kurzu, wiórów, elementów ostrych, gorących. Stanowi też ochronę przeciwzakłóceniową jako ekran wiązki kablowej. Istnieje opcja wykorzystania suwaka jako głównej żyły ekranującej zbiorczej.

Przykłady wykonania wynalazku - wzoru użytkowego.

Ochraniacz CNCOchraniacz CNC

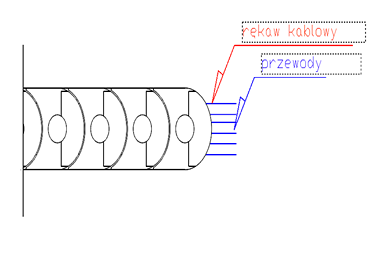

Rys.1                                                                   Rys.2







Wersje Ochraniaczy




  • Obrabiarki - Ochrona podstawowa od uszkodzeń mechanicznych (wióry, elementy ostre)
    i termicznych chwilowych do 400 stopni C. W umiarkowanym stopniu od płynów i wilgoci.

  • Wypalarki plazmowe, laserowe - Ochrona od uszkodzeń mechanicznych
    i wysokotemperaturowych.

  • Water Jety - Oporność chemiczna i mechaniczna.

  • Odporność elektromagnetyczna + opcja 1, 2, 3.









Ochraniacz CNC

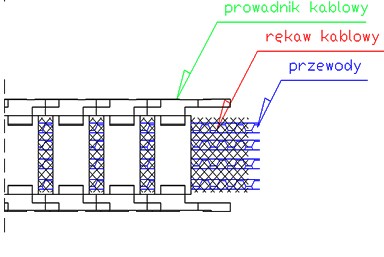

Rys.3
Ochraniacz CNC

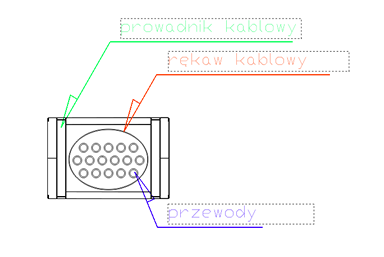

Rys.4

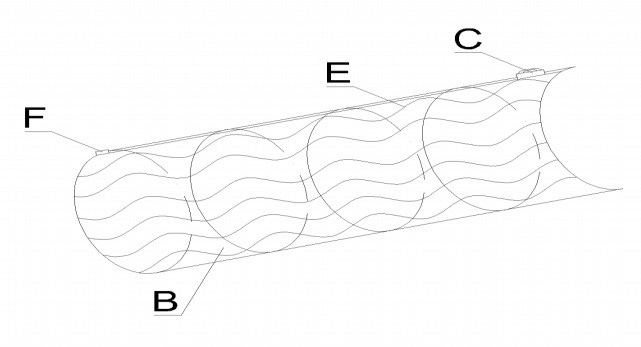

Opis rysunku :

A-- prowadnik kablowy

B--ochraniacz kablowy

C--suwak miedziany

D--wiązka kablowa

E – miedziany oplot w ochraniaczu kablowym

F- miedziane zapięcie suwaka


Ochraniacz kablowy (B) wykonany z tkanin szklanych i ar amidowych, który znajduję się w prowadniku kablowym (A). Ochraniacz kablowy służy do ochrony wiązki kablowej (D) przed uszkodzeniami mechanicznymi oraz zakłóceniami fal elektromagnetycznych. W skład ochraniacza kablowego (A) wchodzi oplot siatki drutu (E) mającej zadanie minimalizować pole elektromagnetyczne indukujące się w przewodach elektrycznych. Całość ochraniacza połączona jest miedzianym zamkiem błyskawicznym (C) który pełni funkcję przewodu zbiorczego, żyły ekranizującej.

Posiadamy Zastrzeżenie Patentowe:
1. Osłona dla wydłużonych przedmiotów, zwłaszcza kabli wykonana z materiałów tekstylnych znamienna tym, że osłonę 1 stanowi materiał tekstylny z wszytym oplotem 4 z drutów miedzianych, połączonych na całej długości miedzianym suwakiem 5.
2. Osłona dla wydłużonych przedmiotów, zwłaszcza kabli według zastrz. 1 znamienna tym, że materiał tekstylny posiada odporność temperaturową w krótkim kontakcie w zakresie -25°C do 1400°C, a długotrwałą odporność w temperaturach od 0 do 400°C.

Ochraniacz CNC
